* 아웃리거 ( Out rigger ) 구조
초고층 건물에서 횡력(풍하중, 지진하중)에 저항하기 위해 ​​내부 코어와 외부기둥을 연결하는 강성이 큰 수평부재

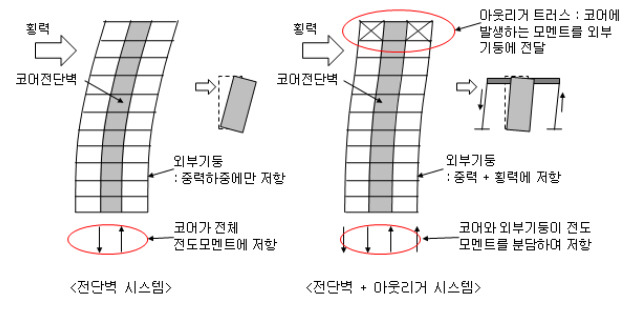

* 전단벽 & 아웃리거 시스템
​

* 아웃리거 시스템의 특징

1) 장점
① 횡력저항성능 향상
② 코어벽이 부담 할 모멘트 감소
③ 아웃리거층 제외한 골조 시공성 향상
④ 구조 물량 감소

2) 단점
① 코어와 기둥 간 부등축소에 의한 부강응력 발생 가능
② 아웃리거층 발생으로 공기지연 및 공정싸이클 방해
③ 아웃리거 설치층 필요(일반적으로 기계실 사용)

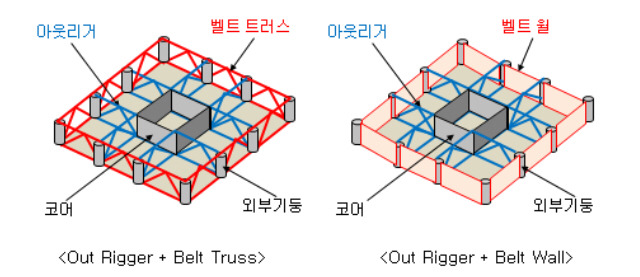

* 아웃리거(Out Rigger)와 벨트 트러스(Belt Truss)

① 벨트 트러스 ( Belt truss )
외부 기둥을 서로 연결하는 1~2개 층 높이의 트러스 형태의 수평부재
② 벨트 트러스는 아웃리거와 직접 연결되지 않은 기둥을 횡력저항 시스템에 포함
③ 아웃리거와 벨트트러스 일체화로 횡력저항 성능 향상시켜 구조물량 감소

​

④ 시공성 : 벨트 트러스 > 벨트 월
⑤ 횡력저항성 : 벨트 월 > 벨트 트러스
