하중에 따른 부재력도
전단력도(SFD) 휨모멘트도(BMD)
-아키타운

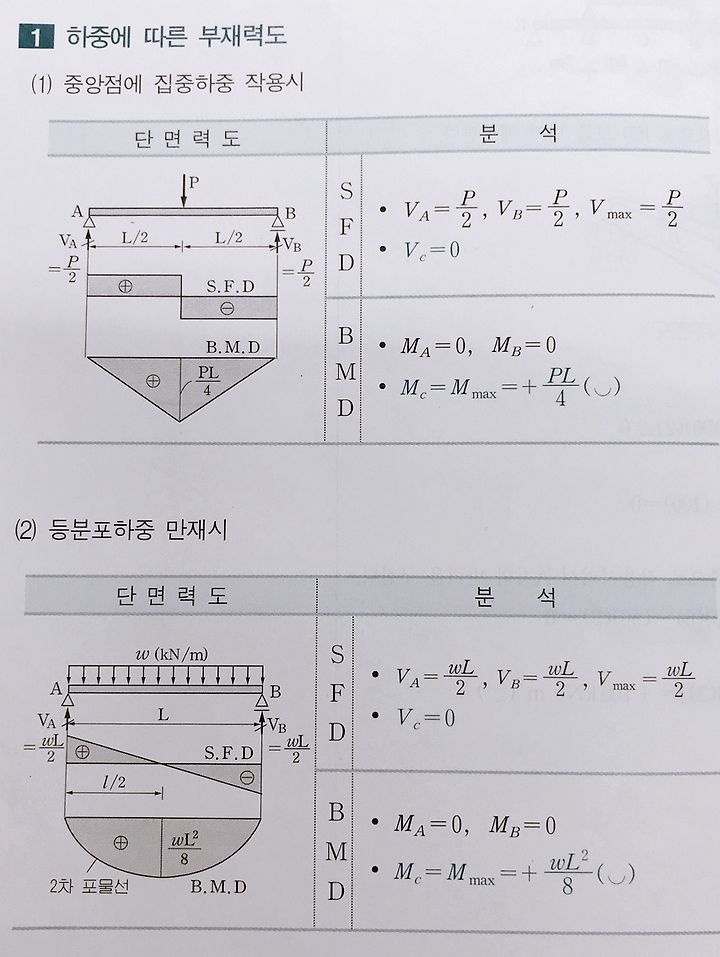

1. 중앙점 집중하중 작용시 SFD / BMD
전단력도(SFD) 수평 직선
휨모멘트도(BMD) 1차 직선
2. 등분포하중 만재시 SFD / BMD
전단력도(SFD) 1차 직선
휨모멘트도(BMD) 2차 곡선

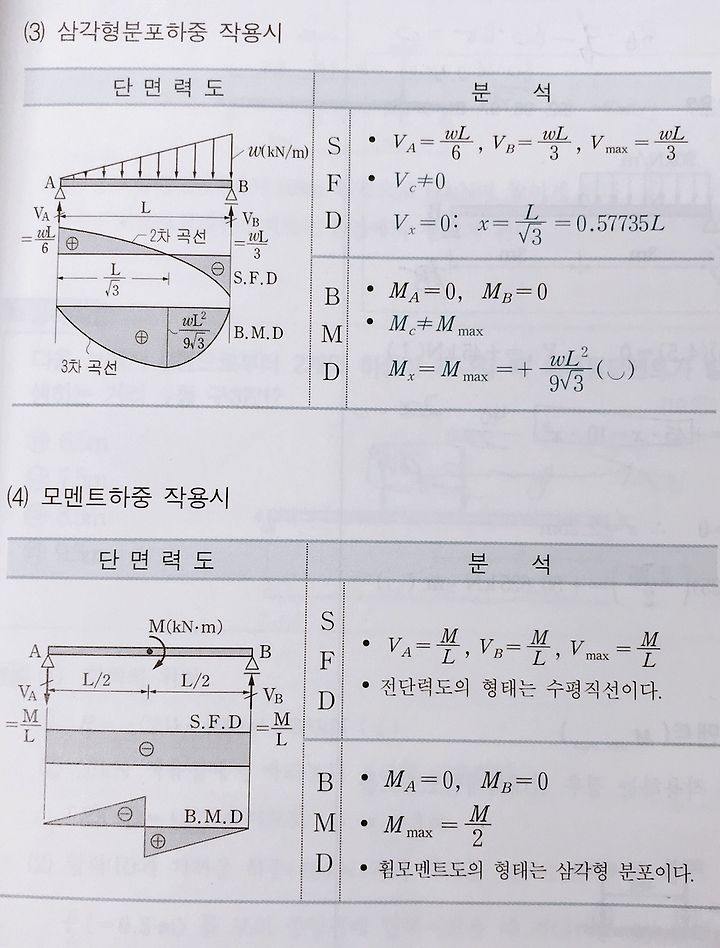

3. 삼각형분포하중 작용시 SFD / BMD
전단력도(SFD) 2차 곡선
휨모멘트도(BMD) 3차 곡선
4. 모멘트하중 자용시 SFD / BMD
전단력도(SFD) 수평 직선
휨모멘트도(BMD) 1차 직선

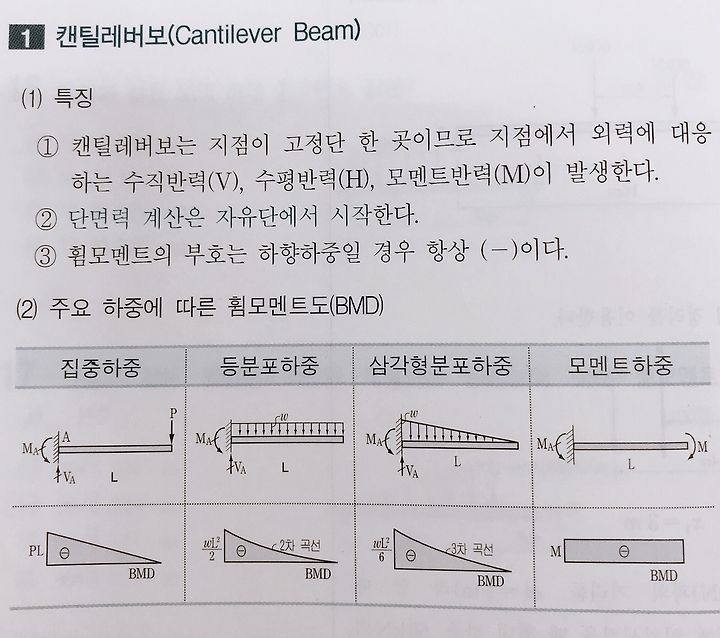

캔틸레버보 및 내민보
주요 하중에 따른 휨모멘트도 BMD
캔틸레버보 집중하중 / 등분포하중 / 삼각형분포하중 / 모멘트하중
