커튼월 패스너 고정/슬라이드/회전방식 -아키타운

커튼월 패스너
-아키타운
​

​​커튼월 패스너 FASTNER 요구조건

1. 내력: 하중, 풍력, 지진, 팽창에 대응하는 강도
2. 추종성: 층간변위 및 열팽창에 따른 변위에 추종하는 성능
3. 시공성: 오차조정을 위해 상하, 좌우, 전후 위치조정 가능
4. 내화성: 열팽창 흡수성, 고온 하에서 비용융성, 불연성, 내식성 및 단열성을 갖추고 있다는 것을 의미
5. 내구성: 성능저하 없이 물질이 오래 견디는 성질

​​커튼월 패스너 FASTNER 방식

​1. 고정 방식
- 커튼월 패널 상부 하부 모두를 슬라이딩이나 유동성이 없도록 고정시키는 방식
-커튼월 Unit 상하변의 파스너를 용접 등으로 고정합니다.
-구조체의 움직임에 커튼월을 추종시키는 방식입니다.
-변위 발생 시 커튼월은 손상이 발생되지 않고 열팽창을 흡수할 수 있어야 합니다.

​용도
-알루미늄 커튼월에 주로 사용합니다.
-멀리언 방식은 고정방식 파스너를 사용합니다.



​2. 슬라이딩 방식
-수평이동방식
-커튼월 Unit ​​하부에 설치되는 파스너는 고정, ​​상부에 설치되는 파스너​​는 슬라이딩 되도록 합니다
-층간변위 발생시 수평방향 줄눈에 전단변형 발생합니다.
-슬라이드 파스너의 조임량관리가 중요합니다.

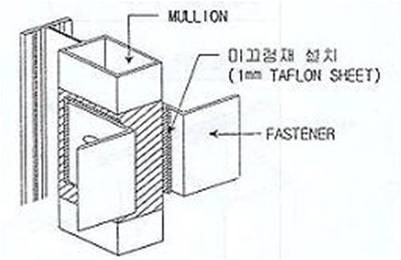

-미끄럼재는 스테인리스판 1mm를 사용합니다.

​용도
-Unit 면내변형이 일어나기 어려운 PC 커튼월 등에 사용합니다.
-층간변위가 작은 부재, 횡(가로)으로 긴부재에 사용됩니다.

​

​3. 회전 방식
-​하부 중앙부를 핀으로 지지하고 다른 지지점은 유동방식의 슬라이딩 패스너로 지지하여 구조체의 변형에 대응하는 것
-하중을 지지하는 파스너 이외 면내방향으로 자유롭게 이동하는 방식입니다.
-층간변위가 발생하면 자중을 지지하는 파스너를 축으로 회전합니다.
-층간변위 발생 시 수직방향 줄눈에 전단변형이 발생합니다.
​
용도
-Unit 면내변형이 일어나기 어려운 PC 커튼월 등에 사용합니다.
-층간변위가 큰 부재, 종(세로)으로 긴부재에 사용됩니다.


​​층간변위
풍압력, 지진력 등에 의해 생기는 구조체 상, 하 2층간의 상대변위를 말합니다.
층간변위 측정산식을 알고 저감대책을 세워 현장에 적용합니다.


​​​층간변위 증대 요인
-재료의 탄성한계수가 적을 수록
-단면2차 모멘트가 적을 수록
-부재 또는 건물의 활하중이 클수록
-건물의 길이가 클수록
